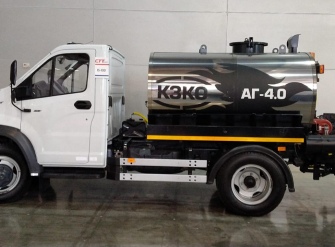

Автогудронатор АГ 4,0 на базе Газон Next (нержавеющий)
Оборудование автогудронатора предназначено для перевозки, перекачки и распределения по поверхности горячих органических вяжущих материалов при строительстве, ремонте и содержании автомобильных дорог, площадок, а также для поверхностной обработки, подгрунтовки, пропитки, гидроизоляции фундаментов и водопропускных труб с помощью дополнительного оборудования.
Оборудование предназначено для эксплуатации при температуре окружающего воздуха не ниже плюс 5°С.
Оборудование автогудронатора предназначено для установки в самосвальный кузов или на шасси автомобиля. Возможна установка на автомобили КАМАЗ, МАЗ, ГАЗ, ЗИЛ, MAN, IVECO, SCANIA, VOLVO и другие иномарки.
Оборудование позволяет осуществлять:
- забор битумных материалов из битумохранилищ и битумоплавильных котлов;
- транспортирование битумных материалов;
- подогрев битумного материала в цистерне до рабочей температуры;
- циркуляцию битумного материала для разогрева перед перекачкой;
- перекачивание горячих битумных материалов, минуя цистерну;
- раздачу горячих битумных материалов;
- распределение горячих битумных материалов по поверхности.
Технические характеристики:
- Цистерна - стальная, эллиптического сечения с внутренними перегородками, термоизолированная слоем стекловолокна 50 мм и облицованная стальным листом толщиной 0,8 мм Номинальная вместимость цистерны, м3, - 4 м3
- Тип привода рабочего оборудования:
- вращение битумного насоса - гидропривод
- подъем-опускание распределителя - гидравлический привод
- открывание-закрывание форсунок - гидравлический привод
- Рабочее давление в гидросистеме, МПа (кгс) - 16,0 (160)
- Битумный насос шестеренный:
- подача - 8,3 л/с (30 м3/час)
- максимальная высота всасывания - 1 м
- Подогрев битума в цистерне:
- стационарной горелкой через жаровую трубу
- число горелок, шт. - 2
- вид топлива - дизельное топливо
- расход топлива одной горелкой, (л/ч), не более - 9
- вместимость топливных баков горелок (л) - 20
- подача топлива к горелке - сжатым воздухом от пневмосистемы шасси
- разогрев битума в коммуникации - переносной горелкой
(не входит в комплектацию)- скорость подогрева жидкого битума в цистерне при начальной
температуре плюс 80°С, °С/ч, не менее 15- снижение температуры битума в цистерне в течение 1 ч.:
- на стоянке: не более 3% от перепада температур окружающего воздуха и битума
- при транспортировании со скоростью не более 50 км/ч: не более 4% от перепада температур окружающего воздуха и битума
- Розлив битума:

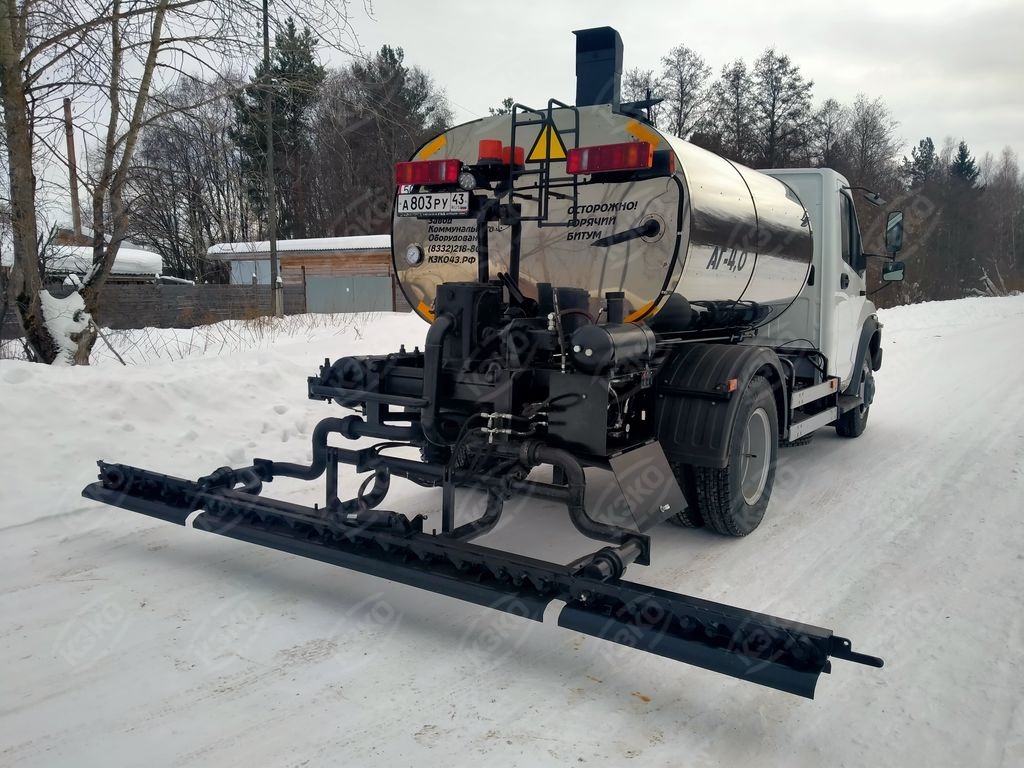

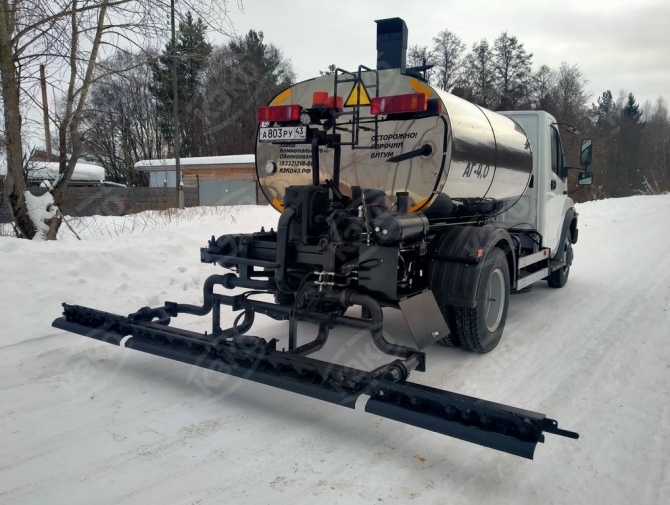

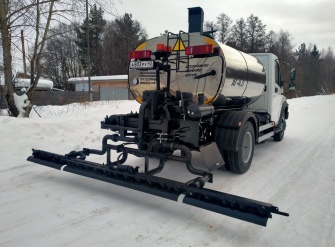

распределителем циркуляционного типа с запорными соплами
- число форсунок, шт - 21
- максимальная ширина розлива, м - 4
- изменение ширины розлива - кратно 0,19 м
- удельная норма розлива, л/кв. м - 0,3...2,5
- изменение нормы розлива - бесступенчатое
- Обслуживающий персонал - 1 чел (водитель-оператор)
Комплектность поставки:
Оборудование автогудронатора имеет следующую комплектность поставки:
- цистерна - 1 шт.
- регулятор потока жидкости - 1 шт.
- битумный насос с гидромотором - 1 компл.
- маячок - 1 шт.
- габаритные фонари - 1 шт.
- фара дополнительного освещения рабочей зоны - 1 шт.
- распределительная рейка - 1 компл.
- предохранительный клапан регулировки давления - 1 шт.
- комплект РВД гидрооборудованияАГ - 1 компл.
- инструкция по эксплуатации (паспорт) - 1 шт.
